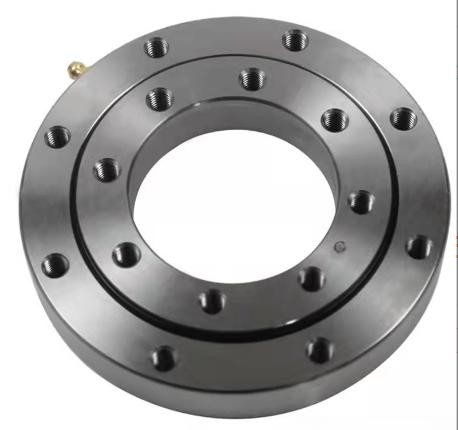

Série HJ Rolamentos de anel de rolamento cilíndrico cruzado
Descrição do produto:
A série HJ Single Row Cross Roller Slewing Ring Bearing é um tipo de rolamento que pode suportar cargas axiais e radiais.Máquinas de corteEste rolamento de anel giratório possui selos selados para resistência à poeira e à água e está disponível em vários tamanhos de diâmetro externo.O tipo de gaiola deste rolamento é feito de aço e liga de alumínio fundido para uma melhor resistência e para reduzir o pesoEste rolamento também possui uma construção separável para fácil instalação e substituição.
É adequado para reboque, gerador de energia eólica, painéis solares, aparelhos médicos ((O rolamento de anel giratório fuso com grandes instrumentos médicos, como Gamma Knife, máquina CT,Máquina de ressonância magnética nuclear e assim por diante..Robô (ZK rolamentos turntable colocados na área da articulação do robô, esta estrutura permite um movimento de rotação incrivelmente apertado.
Características:
Parâmetros técnicos:
Modelo | Dimensão externa | Tamanho da instalação | Dimensão da estrutura | Dados de engrenagem | Força tangencial | N.W. | |||||||||||||
Dentes externos | D | d | H | D1 | D2 | n | mm | n1 | D3 | d1 | H1 | h | b | x | m | De | z | T 104N | Quilos |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||||||
HJW.20.625 | 725 | 525 | 80 | 685 | 565 | 18 | 18 | 3 | 627 | 623 | 68 | 12 | 60 | 1.4 | 5 | 751.9 | 146 | 5.2 | 100 |
HJW.20.625A | 1.15 | 6 | 755.5 | 122 | 6.2 | ||||||||||||||
HJW.20.720 | 820 | 620 | 80 | 780 | 660 | 18 | 18 | 3 | 722 | 718 | 68 | 12 | 60 | 1.4 | 6 | 860.3 | 139 | 6.2 | 120 |
HJW.20.720A | 1 | 8 | 861.1 | 104 | 8.3 | ||||||||||||||
HJW.30.820 | 940 | 705 | 95 | 893 | 749 | 24 | 20 | 4 | 822 | 818 | 83 | 12 | 70 | 1.4 | 6 | 980.6 | 159 | 7.2 | 210 |
HJW.30.820A | 1 | 10 | 986.2 | 95 | 12.2 | ||||||||||||||
HJW.30.880 | 1000 | 760 | 95 | 956 | 800 | 24 | 20 | 4 | 882 | 878 | 83 | 12 | 70 | 1.15 | 8 | 1047.5 | 127 | 9.7 | 230 |
HJW.30.880A | 1 | 10 | 1046.3 | 101 | 12.2 | ||||||||||||||
HJW.30.1020 | 1170 | 875 | 95 | 1120 | 930 | 24 | 22 | 4 | 1022 | 1018 | 80 | 15 | 70 | 1.4 | 8 | 1219.3 | 148 | 9.7 | 300 |
HJW.30.1020A | 1.15 | 10 | 1219.2 | 118 | 12.2 | ||||||||||||||
HJW.36.1220 | 1365 | 1075 | 120 | 1310 | 1130 | 36 | 24 | 6 | 1222 | 1218 | 105 | 15 | 90 | 1.4 | 10 | 1424.9 | 138 | 15.7 | 450 |
HJW.36.1220A | 1 | 12 | 1435.9 | 116 | 18.8 | ||||||||||||||
HJW.36.1250 | 1400 | 1090 | 120 | 1350 | 1150 | 36 | 26 | 6 | 1252 | 1248 | 105 | 15 | 90 | -Não.4 | 10 | 1443 | 143 | 15.7 | 520 |
HJW.36.1250A | 1 | 12 | 1449.6 | 117 | 18.8 | ||||||||||||||
HJW.36.1435 | 1595 | 1278 | 120 | 1535 | 1335 | 36 | 26 | 6 | 1437 | 1433 | 105 | 15 | 90 | 1.15 | 12 | 1655.5 | 134 | 18.8 | 610 |
HJW.36.1435A | 1 | 14 | 1661.2 | 115 | 21.9 | ||||||||||||||
HJW.45.1540 | 1720 | 1360 | 140 | 1660 | 1420 | 42 | 26 | 6 | 1543 | 4537 | 122 | 18 | 110 | 1.4 | 12 | 1780.8 | 144 | 23 | 732 |
HJW.45.1540A | 1.15 | 14 | 1791.1 | 124 | 26.8 | ||||||||||||||
HJW.45.1700 | 1875 | 1525 | 140 | 1815 | 1585 | 42 | 29 | 6 | 1703 | 1697 | 122 | 18 | 110 | 1.15 | 14 | 1945.4 | 135 | 26.8 | 844 |
HJW.45.1700A | 1.15 | 16 | 1950.8 | 118 | 30.5 | ||||||||||||||
HJW.45.1880 | 2100 | 1665 | 160 | 2030 | 1740 | 48 | 32 | 6 | 1883 | 1876 | 140 | 20 | 115 | 1.4 | 14 | 2189.8 | 152 | 27.8 | 1400 |
HJW.45.1880A | 1.15 | 18 | 2194.6 | 118 | 35.8 | ||||||||||||||
HJW.45.2115 | 2325 | 1900 | 160 | 2245 | 1980 | 48 | 32 | 6 | 2118 | 2112 | 140 | 20 | 115 | 1.4 | 16 | 2406.5 | 146 | 31.9 | 1600 |
HJW.45.2115A | 1.15 | 20 | 2418.4 | 117 | 40 | ||||||||||||||
HJW.45.2370 | 2600 | 2146 | 180 | 2520 | 2220 | 48 | 32 | 6 | 2373 | 2367 | 158 | 22 | 130 | 1.4 | 18 | 2707.3 | 146 | 40.7 | 2100 |
HJW.45.2370A | 1.15 | 22 | 2704.4 | 119 | 49.7 |
Aplicações:
Personalização:
A DJTech oferece rolamentos de anel de rolamento de rolos cruzados da série HJ com certificação ISO9001-2015/SGS/BV/CE/IAF. É feito de aço de rolamento e tem várias montagens,Diâmetros internos e cargas nominais.
Marca: DJTech ou OEM, TNT, SKF, Koyo,FAG, NSK,INA,IKO,TIMKEN
Número de modelo: série HS, série QU, série QW, Série HJ, série XS, série X
Local de origem: China
Certificação: ISO9001-2015/SGS/BV/CE/IAF
Quantidade mínima de encomenda: 50
Preço: Negociável
Detalhes da embalagem: embalagem independente
Tempo de entrega: cerca de 3 a 4 semanas
Termos de pagamento: T/T antecipadamente
Capacidade de abastecimento: 7,5 KKPCS/Mês
Tipo de montagem: Vários
Diâmetro interno: Vários
Material: aço de rolamento
Nivel de carga: Vários
Número de linhas de anel de pista: Linha única, linhas de dois, linhas de três
A série DJTech HJ Single Row Cross Roller Slewing Ring Bearing está disponível para personalização. O produto é adequado para uma ampla gama de aplicações, como turbinas eólicas, robótica, guindastes,equipamento médico, e mais.
Apoio e Serviços:
Fornecemos aos nossos clientes um suporte técnico e serviço abrangente para rolamentos de anel giratório.
Fornecemos assistência técnica para ajudá-lo a compreender as características e benefícios dos nossos rolamentos de anel giratório.A nossa equipa de peritos pode responder às suas perguntas e ajudar-lhe a determinar o produto certo para a sua aplicação.
Oferecemos serviços de instalação, manutenção e reparação para todos os rolamentos de anel giratório.Os nossos técnicos são treinados e experientes em garantir que os seus rolamentos de anel de rolagem estejam corretamente instalados e funcionando corretamente.
Embalagem e transporte:
A embalagem e o transporte dos rolamentos são manuseados cuidadosamente para garantir que o produto chegue em perfeitas condições.Os rolamentos são cuidadosamente embrulhados num material antiestático e anti-corrosivo antes de serem colocados numa caixa de papelão resistenteA caixa é então segura com borracha, espuma e/ou um suporte metálico para proteção adicional. A caixa é então colocada numa caixa maior com amendoins de embalagem ou travesseiros de ar e a embalagem é selada.O pacote é então rotulado e enviado de acordo com os regulamentos da transportadora.
