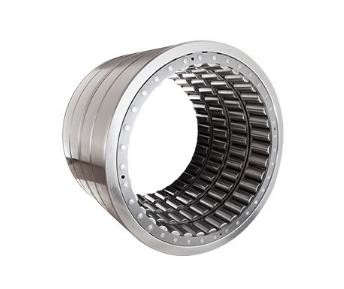

Rolamentos esféricos FAG de quatro linhas com lubrificação por graxa, série FC, OD140~360MM
Descrição do produto:
Os rolamentos de rolos cilíndricos de quatro linhas são utilizados como rolamentos de rolos em equipamentos metalúrgicos, devido à sua estrutura compacta, boa rigidez
O anel interno não pode suportar carga axial porque não tem costelas.
Por conseguinte, deve ser combinado com o rolamento de empuxo para suportar a carga axial.
Os rolamentos cilíndricos de quatro fileiras são utilizados em laminadoras com elevados requisitos de velocidade e precisão.
Os rolamentos cilíndricos são um tipo de rolamento que usa cilindros como elementos de rolamento.Os anéis internos e externos deste tipo de rolamento são ambos usinados para tolerâncias apertadas e têm um alto grau de rigidez e precisão de funcionamentoOs rolamentos de rolos esféricos FAG são um tipo de rolamentos de rolos cilíndricos de quatro fileiras, que são divididos em desenhos de fila única, fila dupla e quatro fileiras.O espaço livre para estes rolamentos está disponível em C0O diâmetro exterior do rolamento cilíndrico varia de 35 mm a 420 mm, enquanto a largura varia de 11 mm a 80 mm. O peso do rolamento está disponível a partir de 0.2 kg a 20 kgO material utilizado para a construção de rolamentos cilíndricos inclui GCr15SiMn, GCr15, aço cromado e aço carbono.
Características:
Parâmetros técnicos:
Tamanho do rolamento | Carga nominal | Modelo # | Dimensão da instalação | Peso | |||||||||||
mm | kN | ||||||||||||||
d | D | B | Fw | rmin | R1min | Cr | Cor. | Modelo atual | Modelo original | Damin | Damin | Damax | ramax | Rbmax | Quilos |
90 | 140 | 70 | 105 | 1.5 | 1.1 | 222 | 454 | FC182870 | 672718 | 98 | 126 | 132 | 1 | 1 | 4.4 |
140 | 74 | 105 | 1.5 | 1.1 | 222 | 454 | FC182874 | - | 98 | 126 | 132 | 1 | 1 | 4.5 | |
100 | 140 | 70 | 111 | 1.5 | 1.1 | 194 | 416 | FC202870 | 672820 | 108 | 129 | 135 | 1 | 1 | 3.5 |
140 | 90 | 111 | 1.5 | 1.1 | 290 | 616 | FC202890 | - | 108 | 129 | 135 | 1 | 1 | 4.3 | |
140 | 104 | 111 | 1.5 | 1.1 | 335 | 730 | FC2028104 | 672720 | 108 | 129 | 135 | 1 | 1 | 5.1 | |
145 | 70 | 113 | 1.5 | 1.1 | 219 | 457 | FC202970 | 672720K | 108 | 133 | 137 | 1 | 1 | 4.1 | |
150 | 106 | 113 | 1.5 | 1.1 | 347 | 736 | FC2030106 | - | 6.8 | ||||||
110 | 150 | 80 | 122 | 1.5 | 1.1 | 241 | 602 | FC223080 | - | 4.4 | |||||
170 | 90 | 127 | 2 | 2 | 358 | 754 | FC223490 | - | 121 | 155 | 159 | 2 | 2 | 7.9 | |
170 | 120 | 127 | 2 | 2 | 605 | 1060 | FC2234120 | 672722 | 121 | 155 | 159 | 2 | 2 | 10.6 | |
210 | 170 | 137 | 2 | 2 | 923 | 1610 | FC2242170 | - | 27.3 | ||||||
120 | 180 | 92 | 137 | 2 | 2 | 375 | 820 | FC243692 | - | 128 | 165 | 169 | 2 | 1 | 8.7 |
180 | 105 | 136 | 2 | 2 | 459 | 894 | FC2436105 | 672724 | 128 | 165 | 169 | 2 | 1 | 9.8 | |
180 | 120 | 136 | 2 | 2 | 477 | 1061 | FC2436120 | - | 128 | 165 | 169 | 2 | 1 | 11.2 | |
130 | 200 | 104 | 149 | 2 | 2 | 478 | 1006 | FC2640104 | - | 141 | 183 | 189 | 2 | 2 | 12.5 |
200 | 125 | 149 | 2 | 2 | 738 | 1220 | FC2640125 | 672726 | 141 | 183 | 189 | 2 | 2 | 15 | |
140 | 210 | 100 | 158 | 2 | 2 | 503 | 1096 | FC2842100 | - | 151 | 192 | 199 | 1.5 | 1.5 | 12.8 |
210 | 106 | 158 | 2 | 2 | 503 | 1096 | FC2842106 | - | 151 | 192 | 199 | 1.5 | 1.5 | 13.6 | |
210 | 125 | 158 | 2 | 2 | 718 | 1365 | FC2842125 | 672728 | 151 | 192 | 199 | 1.5 | 1.5 | 15.8 | |
210 | 155 | 158 | 2 | 2 | 756 | 1774 | FC2842155 | - | 151 | 192 | 199 | 1.5 | 1.5 | 19.6 | |
145 | 210 | 155 | 166 | 2 | 2 | 720 | 1560 | FC2942155 | - | 154 | 196 | 201 | 1 | 1 | 20 |
225 | 156 | 169 | 2 | 2 | 815 | 1660 | FC2945156 | 672729 | 156 | 205 | 214 | 2 | 2 | 24.4 | |
150 | 225 | 120 | 169 | 2 | 2 | 788 | 1586 | FC3045120 | - | 161 | 207 | 216 | 1.5 | 1.5 | 17.5 |
225 | 150 | 169 | 2 | 2 | 865 | 1770 | FC3045150 | - | 161 | 207 | 216 | 1.5 | 1.5 | 21 | |
230 | 156 | 174 | 2 | 2 | 840 | 1760 | FC3046156 | 672730 | 161 | 210 | 219 | 2 | 2 | 24.6 | |
160 | 230 | 130 | 180 | 2 | 2 | 781 | 1384 | FC3246130 | - | 171 | 214 | 219 | 1.5 | 1.5 | 22.7 |
230 | 168 | 179 | 3 | 2 | 818 | 2218 | FC3246168 | - | 171 | 214 | 219 | 2 | 2 | 24.2 | |
240 | 124 | 183 | 2.1 | 2.1 | 690 | 1543 | FC3248124 | 672732K | 172 | 219 | 228 | 2 | 2 | 20.6 | |
240 | 168 | 183 | 2.1 | 2.1 | 947 | 2310 | FC3248168 | 672732 | 172 | 219 | 228 | 2 | 2 | 28 | |
260 | 168 | 183 | 2.5 | 2.1 | 953 | 2326 | FC3252168 | - | 38.2 | ||||||
170 | 230 | 130 | 189 | 2 | 2 | 680 | 1720 | FC3446130 | - | 181 | 215 | 219 | 2 | 2 | 16.3 |
230 | 152 | 186 | 2 | 2 | 765 | 1790 | FC3446152 | - | 181 | 215 | 219 | 2 | 2 | 17.4 | |
230 | 180 | 186 | 2 | 2 | 707 | 2041 | FC3446180 | - | 181 | 215 | 219 | 2 | 2 | 22.7 | |
240 | 130 | 190 | 2 | 2 | 830 | 1830 | FC3448130 | - | 181 | 222 | 229 | 2 | 2 | 19 | |
250 | 170 | 192 | 2.1 | 2.1 | 1000 | 2400 | FC3450170 | 672734H | 182 | 232 | 238 | 2 | 2 | 29.9 | |
260 | 120 | 195 | 2.1 | 2.1 | 863 | 1730 | FC3452120 | 672734Y | 182 | 237 | 248 | 2 | 2 | 24.2 | |
260 | 150 | 195 | 2.1 | 2.1 | 860 | 1948 | FC3452150 | - | 182 | 237 | 248 | 2 | 2 | 30.2 | |
260 | 170 | 196 | 2.1 | 2.1 | 1080 | 2460 | FC3452170 | - | 182 | 237 | 248 | 2 | 2 | 34.9 | |
260 | 225 | 196 | 2.1 | 2.1 | 1270 | 3350 | FC3452225 | - | 182 | 237 | 248 | 2 | 2 | 43.5 | |
180 | 250 | 120 | 200 | 2.1 | 2.1 | 609 | 1583 | FC3650120 | - | 191 | 234 | 239 | 2 | 2 | 19 |
250 | 156 | 200 | 2 | 2 | 710 | 1527 | FC3650156 | 672836 | 191 | 234 | 239 | 2 | 2 | 24.7 | |
260 | 120 | 202 | 2.5 | 2.1 | 693 | 860 | FC3652120 | - | 192 | 242 | 248 | 2 | 2 | 20.2 | |
180 | 260 | 124 | 202 | 2.1 | 2.1 | 718 | 1668 | FC3652124 | 672736K | 192 | 242 | 248 | 2 | 2 | 22.6 |
260 | 154 | 202 | 2.5 | 2.1 | 983 | 2200 | FC3652154 | - | 192 | 242 | 248 | 2 | 2 | 28.2 | |
260 | 160 | 202 | 2.1 | 2.1 | 893 | 2206 | FC3652160 | - | 192 | 242 | 248 | 2 | 2 | 29.2 | |
260 | 168 | 202 | 2.1 | 2.1 | 1060 | 2440 | FC3652168 | 672736 | 192 | 242 | 248 | 2 | 2 | 30.7 | |
260 | 180 | 202 | 2.1 | 2.1 | 1150 | 2560 | FC3652180 | - | 192 | 242 | 248 | 2 | 2 | 32.9 | |
280 | 180 | 207 | 2.1 | 2.1 | 1220 | 2580 | FC3656180 | - | 43.4 | ||||||
190 | 260 | 168 | 212 | 2.1 | 2.1 | 1020 | 2600 | FC3852168 | - | 202 | 244 | 248 | 2 | 2 | 27.9 |
265 | 124 | 213 | 2.1 | 2.1 | 816 | 1926 | FC3853124 | 672838K | 22.1 | ||||||
270 | 124 | 212 | 2.1 | 2.1 | 816 | 1925 | FC3854124 | - | 201 | 252 | 259 | 2 | 2 | 24.2 | |
270 | 168 | 212 | 2.1 | 2.1 | 1062 | 2798 | FC3854168 | 672738K | 201 | 252 | 259 | 2 | 2 | 32 | |
270 | 200 | 212 | 2.1 | 2.1 | 1359 | 3350 | FC3854200 | 672738 | 201 | 252 | 259 | 2 | 2 | 38.2 | |
280 | 200 | 214 | 2.1 | 2.1 | 1540 | 3350 | FC3856200 | - | 41.5 | ||||||
200 | 270 | 120 | 222 | 2.1 | 2.1 | 615 | 1626 | FC4054120 | - | 212 | 254 | 258 | 2 | 2 | 20.8 |
270 | 170 | 222 | 2.1 | 2.1 | 985 | 2670 | FC4054170 | - | 212 | 254 | 258 | 2 | 2 | 29.5 | |
280 | 170 | 222 | 2.1 | 2.1 | 1130 | 2730 | FC4056170 | - | 212 | 262 | 268 | 2 | 2 | 33 | |
280 | 200 | 222 | 2.1 | 2.1 | 1360 | 3460 | FC4056200 | - | 211 | 262 | 269 | 2 | 2 | 39.9 | |
200 | 290 | 130 | 226 | 2.5 | 2.1 | 840 | 1975 | FC4058130 | - | 212 | 268 | 278 | 2 | 2 | 29.9 |
290 | 192 | 226 | 2.1 | 2.1 | 1386 | 3250 | FC4058192 | 672740 | 212 | 268 | 278 | 2 | 2 | 44.9 | |
210 | 290 | 192 | 236 | 2.1 | 2.1 | 1300 | 3400 | FC4258192 | - | 223 | 274 | 277 | 2 | 2 | 40.6 |
300 | 170 | 234 | 2.1 | 2.1 | 1031 | 2814 | FC4260170 | - | 223 | 278 | 287 | 2 | 2 | 41.4 | |
300 | 210 | 234 | 2.1 | 2.1 | 1300 | 3040 | FC4260210 | 672742 | 223 | 278 | 287 | 2 | 2 | 50.3 | |
220 | 300 | 192 | 242 | 2.1 | 2.1 | 1085 | 3310 | FC4460192 | - | 41.5 | |||||
310 | 157 | 246 | 2.1 | 2.1 | 1132 | 2627 | FC4462157 | - | 233 | 286 | 298 | 2 | 2 | 39.7 | |
310 | 190 | 246 | 2.1 | 2.1 | 1283 | 3503 | FC4462190 | - | 233 | 286 | 298 | 2 | 2 | 47.2 | |
310 | 192 | 246 | 2.1 | 2.1 | 1250 | 3070 | FC4462192 | 672744 | 233 | 286 | 298 | 2 | 2 | 48.6 | |
320 | 210 | 248 | 2.1 | 2.1 | 1321 | 3534 | FC4464210 | - | 233 | 296 | 307 | 2 | 2 | 59.8 | |
340 | 192 | 246 | 2.5 | 2.1 | 1599 | 3444 | FC4468192 | - | 65.6 | ||||||
230 | 330 | 170 | 260 | 2.1 | 2.1 | 1142 | 2974 | FC4666170 | - | 243 | 306 | 317 | 2 | 2 | 50.2 |
330 | 206 | 260 | 2.1 | 2.1 | 1470 | 3760 | FC4666206 | 672746 | 243 | 306 | 317 | 2 | 2 | 60.8 | |
365 | 250 | 266 | 3 | 3 | 2400 | 4900 | FC4673250 | - | 244 | 334 | 351 | 2.5 | 2.5 | 100 | |
240 | 330 | 220 | 264 | 2.1 | 2.1 | 1373 | 3789 | FC4866220 | 672748 | 253 | 308 | 317 | 2 | 2 | 58.4 |
340 | 192 | 268 | 2.1 | 2.1 | 1219 | 3161 | FC4868192 | - | 254 | 318 | 326 | 2.5 | 2.5 | 58 | |
360 | 220 | 272 | 2.1 | 2.1 | 1600 | 4065 | FC4872220 | - | 254 | 330 | 346 | 2.5 | 2.5 | 83 | |
250 | 340 | 170 | 274 | 3 | 3 | 1141 | 3281 | FC5068170 | - | 47.9 | |||||
350 | 220 | 278 | 3 | 3 | 1350 | 3804 | FC5070220 | 672750 | 264 | 326 | 336 | 2.5 | 2.5 | 70.2 | |
360 | 160 | 282 | 3 | 3 | 1077 | 2781 | FC5072160 | - | 57 | ||||||
360 | 220 | 282 | 3 | 3 | 1486 | 4210 | FC5072220 | - | 78.5 | ||||||
Aplicações:
Os rolamentos cilíndricos são amplamente utilizados em muitas indústrias, desde automóveis até equipamentos industriais pesados.Os rolamentos cilíndricos TIMKEN são concebidos para satisfazer os requisitos mais exigentesOs rolamentos de rolos de agulha combinados TNT são ideais para aplicações que exigem alta velocidade e orientação precisa.Os rolamentos cilíndricos de quatro fileiras são projetados para lidar com as cargas radiais e axiais mais severasOs rolamentos de rolos cilíndricos de múltiplas fileiras DJTech proporcionam uma maior rigidez, precisão e durabilidade.Os rolamentos cilíndricos de linha única SKF têm uma elevada capacidade de carga radial e são adequados para aplicações de alta velocidadeOs rolamentos de rolos cilíndricos de fila dupla Koyo são projetados para suportar cargas radiais pesadas.Os rolamentos cilíndricos NSK de alta precisão são projetados para aplicações de alta velocidade e alta precisãoOs rolamentos cilíndricos de baixo ruído INA são concebidos para aplicações de baixo ruído e vibração.Os rolamentos cilíndricos de alta velocidade da IKO são projetados para fornecer desempenho superior em aplicações de alta velocidadeEstes rolamentos estão disponíveis em uma variedade de materiais, tais como GCr15SiMn, GCr15, aço cromo, aço carbono, com gaiolas, tais como gaiolas de aço, gaiolas de latão, gaiolas de nylon.
Os rolamentos cilíndricos são de qualidade superior e estão disponíveis em vários modelos, tais como a série NU, a série NNU, a série NN.Eles vêm com uma quantidade mínima de ordem de 10 e pode ser personalizado para atender às necessidades individuaisO preço é negociável e o tempo de entrega é de cerca de 3 ~ 4 semanas. Os termos de pagamento são T / T com antecedência e a capacidade de fornecimento é de 7,5KKPCS / mês.Os rolamentos cilíndricos vêm com certificação ISO9001-2015/SGS/BV/CE/IAF e uma variedade de larguras de 11-80mm.
