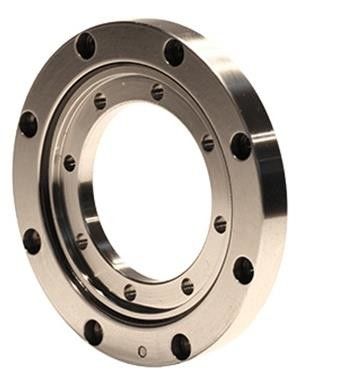

Rolamento de rolos cruzados, 20x70x12 mm Carga nominal C: 7,35KN, C0: 8,35KN
Descrição do produto:
O rolamento de rolos cruzados é um tipo de rolamento em que os rolos cilíndricos são dispostos verticalmente em um padrão cruzado entre os anéis internos e externos do rolamento.Os rolos estão em contacto linear com a pista e têm uma boa rigidezA deformação elástica do rolamento sob carga é muito pequena, e pode suportar tanto a carga radial, carga axial e carga de binário.É particularmente adequado para situações que exigem alta rigidez e alta precisão de rotação.
O tamanho dos anéis internos e externos é minimizado, especialmente o tipo extremamente fino, que é um tamanho pequeno que está próximo do limite e tem alta rigidez.Usando este tipo de rolamento pode simplificar o projeto estrutural do sistema de eixoAssim, é mais adequado para as peças articuladas ou rotativas de robôs industriais, bancadas de trabalho rotativas de centros de usinagem, partes rotativas de braço robótico, bancadas de trabalho de rotação de precisão, dispositivos médicos,instrumentos de medição, a fabricação e o carregamento de circuitos integrados, e tem sido bem aplicado.
Parâmetro:
| Modelo | Dimensões globais | Tamanho do ombro | Carga nominal | peso | ||||||
| d | D | dp | altura B B1 | chamfer | Ds | - Não. | C | C0 | Quilos | |
| (mm) | (mm) | (mm) | (mm) | (min) | CN | CN | ||||
| HRU42 | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 |
| HRU66 | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 |
| HRU85 | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 |
| HRU 124 ((G) | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 |
| HRU 124X | ||||||||||
| HRU148 ((G) | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 |
| HRU 148X | ||||||||||
| HRU 178 ((G) | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 |
| HRU 178X | ||||||||||
| HRU 228 ((G) | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 172 | 11.4 |
| HRU 228X | ||||||||||
| HRU 297 ((G) | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 |
| HRU 297X | ||||||||||
| HRU 445 ((G) | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 |
| HRU 445X | ||||||||||
Perguntas frequentes
P1: Podemos obter a amostra para referência?
A1:Estamos felizes em enviar amostras para sua inspeção se tivermos as mesmas ou semelhantes amostras em mãos. Para o novo cliente, você pode precisar pagar a amostra (depende do valor do produto) e as taxas expressas.
E se você quer que façamos a mesma amostra que você requerido, que você pode precisar para nos enviar desenho 3D ou a amostra original e pagar a taxa de amostragem, quando você colocar um pedido de produção em massa ,Vamos reembolsar esta taxa para você.
Q2: Quanto tempo levará a minha mercadoria a estar pronta para ser enviada?
A2: Produtos de especificações diferentes com quantidades diferentes encomendadas, o prazo de entrega é diferente, Como de costume, levará 3 ou 4 semanas.
P3: É necessário aplicar uma licença para exportar artigos militares, policiais e táticos da China?
A3:Sim. Existe uma lei e uma regulamentação estritas do governo chinês para a exportação de artigos militares, policiais e táticos.
Q4: Quais são os seus termos de pagamento?
A4:T/T
